本規(guī)定適用于指導(dǎo)熱處理車間對(duì)碳素結(jié)構(gòu)鋼、合金結(jié)構(gòu)鋼、碳素工具鋼和一般合金工具鋼的熱處理。
1.熱處理的配爐
熱處理配爐是保證熱處理質(zhì)量的重要環(huán)節(jié)。配爐不當(dāng)將對(duì)熱處理質(zhì)量產(chǎn)生很大的影響，必須特別重視。通常應(yīng)考慮下面幾個(gè)因素：
1）首先要考慮熱處理的類別。根據(jù)工件的化學(xué)成分選擇退火、正火、淬火、回火，以同類熱處理配爐。不同類熱處理配爐時(shí)，則必須分析全部材料的整個(gè)熱處理的全過(guò)程，合理組織其操作順序，看其是否可以拼爐。
2）配爐時(shí)，還要考慮同爐熱處理的材料，其淬火、正火的高加熱溫度上限相差應(yīng)小于20℃，其回火溫度應(yīng)在統(tǒng)一的范圍內(nèi)，其升溫速度應(yīng)選用很慢的一種。也可以采用分批出爐的辦法加以協(xié)調(diào)。
3）配爐時(shí)，也要考慮熱處理工件的尺寸不能相差太大，一般很大截面與很小截面之比應(yīng)控制在2～2.5之內(nèi)。也可采取大小件分批出爐加以協(xié)調(diào)。同一工件中大小尺寸相差太大時(shí)，應(yīng)考慮包蓋隔熱層加以保護(hù)。
4）同種類、同爐號(hào)的同一批產(chǎn)品盡量爭(zhēng)取配一同爐熱處理。其分割開(kāi)的試樣也要在同爐熱處理。裝爐時(shí)，試樣要放在爐中合適的位置。

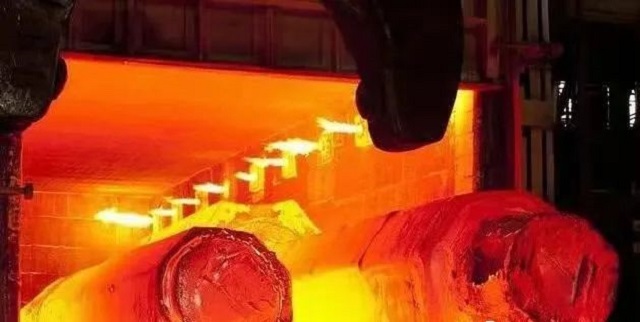

1）裝爐前要檢查設(shè)備是否完好，爐體有無(wú)損壞。所有活動(dòng)的零部件（爐門(mén)、臺(tái)車等）運(yùn)動(dòng)是否正常。電器線路工作狀態(tài)是否良好。臺(tái)車面是否清理干凈。
2）檢查冷卻介質(zhì)是否充備，循環(huán)系統(tǒng)工作是否正常。3）檢查熱電偶，測(cè)溫記錄儀表，控制系統(tǒng)是否良好。4）檢查工輔具是否完整。特別是起重設(shè)備、鋼絲繩、吊具、夾具是否適應(yīng)，有無(wú)損壞，是否。
5）檢查熱處理工件質(zhì)量：核對(duì)鋼號(hào)、工件尺寸。檢查工件表面有無(wú)缺陷、開(kāi)裂和將引起熱處理開(kāi)裂的潛在缺陷。帶有型腔的工件，腔內(nèi)有無(wú)油、水和垃圾等殘留物，考慮清理干凈后，是否要用耐熱材料填塞。如有缺陷、彎曲，應(yīng)先清理和校直。

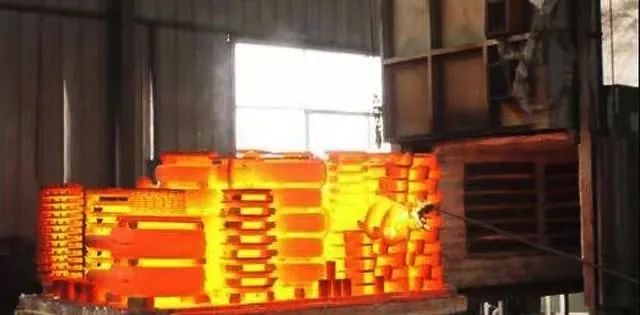

1）每爐裝爐量應(yīng)不超過(guò)電爐規(guī)定的很大裝爐量。所有工件的尺寸應(yīng)與電爐工作室的尺寸相適應(yīng)。
2）工件裝爐的位置應(yīng)在電爐的加熱區(qū)之內(nèi)。上下前后左右與爐頂、爐墻和電阻絲保持距離。底下應(yīng)加墊鐵，件與件之間應(yīng)隔開(kāi)30mm，以保證熱氣流的流通。
3）工件裝爐的位置應(yīng)根據(jù)配爐時(shí)的分析，對(duì)各種牌號(hào)和尺寸的工件要適應(yīng)所考慮的操作先后順序可以出爐。
4）裝爐時(shí)，底層墊塊應(yīng)墊平，工件在臺(tái)車上要均勻，由下到上要合理堆放，墊平裝穩(wěn)墊實(shí)，以避免爐內(nèi)裝料不均，造成各區(qū)域溫度差異，和防止臺(tái)車移動(dòng)時(shí)側(cè)傾、倒垛、撞擊爐墻。
5）對(duì)于超薄超長(zhǎng)的工件，在裝配爐時(shí)，都要考慮它在爐中的堆放位置，采用工藝措施，以防止加熱和吊裝時(shí)產(chǎn)生變形。
6）對(duì)于已經(jīng)經(jīng)過(guò)精加工的工件，裝爐時(shí)應(yīng)對(duì)工件表面和棱角加以保護(hù)，防止氧化脫碳和碰傷。工件易于產(chǎn)生開(kāi)裂的部位（凹腔、尖角、螺紋、槽孔等）應(yīng)用絕熱材料加以保護(hù)。
7）臺(tái)車進(jìn)入爐內(nèi)后，若存在爐體損壞造成較大散熱縫隙處要加以堵封。
4.熱處理正火、淬火、回火、退火溫度和保溫時(shí)間的控制1）熱處理的升溫、保溫均以儀表溫度為重要依據(jù)。在整個(gè)熱處理過(guò)程中，必須經(jīng)常檢查爐膛和工件的溫度與儀表顯示的溫度是否一致。如果有問(wèn)題，要及時(shí)通知電工檢查修理儀表。2）熱處理工要做到三勤：勤看爐溫、勤看料溫、勤調(diào)節(jié)控制，保證爐內(nèi)各部位溫度均勻，爐內(nèi)保持正壓。
3） 正火、淬火、回火、退火溫度配爐綜合選定和在實(shí)際操作中嚴(yán)格按指導(dǎo)書(shū)的要求加以控制，是確保熱處理質(zhì)量的首要條件。因?yàn)榧訜釡囟绕停嘟M織轉(zhuǎn)變就不會(huì)發(fā)生；而加熱溫度太高，又會(huì)使奧氏體晶粒過(guò)分長(zhǎng)大，造成冷卻時(shí)相組織轉(zhuǎn)變的困難。所以必須嚴(yán)格按照作業(yè)指導(dǎo)書(shū)的要求，不要隨意定高定低。
4）正火、淬火、回火、退火的保溫時(shí)間也要嚴(yán)格控制。因?yàn)闀r(shí)間不夠會(huì)使相組織轉(zhuǎn)變不徹底，而時(shí)間過(guò)分延長(zhǎng)，又會(huì)使相組織長(zhǎng)大，使性能變壞。
5）一般熱處理的保溫階段開(kāi)始以前，都應(yīng)有一個(gè)均溫階段。均溫開(kāi)始是以儀表溫度達(dá)到保溫溫度開(kāi)始計(jì)算；當(dāng)爐內(nèi)所有工件的表面溫度都達(dá)到保溫溫度的時(shí)候，即是均溫結(jié)束，保溫開(kāi)始。
1）為了確保熱處理的冷卻效果，正火工件在冷卻時(shí)應(yīng)從爐中吊下分散空冷，工件底下要墊塊墊高，四周要保留的空間通風(fēng)。冷卻后回火裝爐時(shí)工件的溫度應(yīng)控制在300℃。

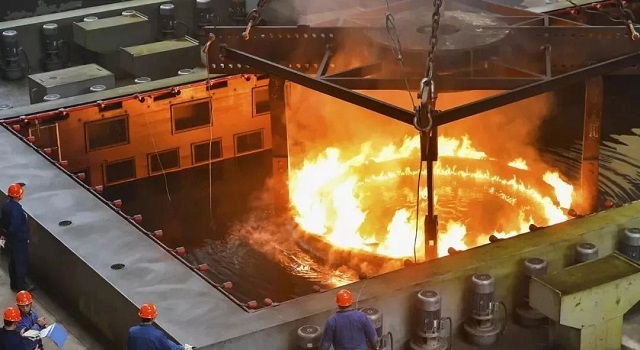

2）工件淬火時(shí)，應(yīng)先啟動(dòng)冷卻介質(zhì)（水或油）的循環(huán)系統(tǒng)。工件浸入介質(zhì)后要來(lái)回?cái)[動(dòng)以增加冷卻效果，發(fā)現(xiàn)介質(zhì)液量不夠時(shí)應(yīng)及時(shí)添補(bǔ)。3）工件浸入油介質(zhì)時(shí)要注意防火，工件要全部淹沒(méi)在油里。
4）小件淬火，若冷卻槽離加熱爐太遠(yuǎn)影響冷卻效果時(shí)，應(yīng)臨時(shí)用小水（油）槽，以保證工件出爐后能及時(shí)放入冷卻介質(zhì)內(nèi)得到應(yīng)有的冷卻效果。
5）對(duì)于高合金鋼（如3Cr2w8v），高溫淬火易裂時(shí)，則出爐后應(yīng)預(yù)冷一下再放入淬火介質(zhì)中，以防止熱應(yīng)力產(chǎn)生淬火裂紋。
6）于大平板上一起浸入介質(zhì)，以減少變形。
7）對(duì)于雙液淬火的工件，如果有凹槽或模腔，則從水中出來(lái)后，應(yīng)倒凈積水后再放入油槽冷卻。一般油槽出油溫度以150～200℃（工件略冒青煙）為宜。
8）淬火后的工件必須及時(shí)回火，一般不要超過(guò)2小時(shí)回爐。
1）熱處理工序完成后必須進(jìn)行檢驗(yàn)。首先檢查有無(wú)變形、彎曲、開(kāi)裂。如有彎曲要進(jìn)行校直。隨后要檢查硬度，一般應(yīng)檢查20%～50％。在檢查硬度時(shí)做好選點(diǎn)，控制砂輪打磨深度。在砂輪打磨時(shí)，要注意 ，防止砂輪碎裂飛出傷人。每次檢驗(yàn)的結(jié)果要記入“生產(chǎn)日?qǐng)?bào)表”。
2）熱處理工件有理化檢驗(yàn)要求時(shí)，應(yīng)及時(shí)通知理化室取樣檢驗(yàn)。
每班必須填好交接班記錄。熱處理儀表記錄紙上要填日期、爐次和熱處理工件的材質(zhì)。每天按要求填寫(xiě)“生產(chǎn)日?qǐng)?bào)表”。所有熱處理記錄要妥為保管備查。
轉(zhuǎn)載:洲際鑄造
